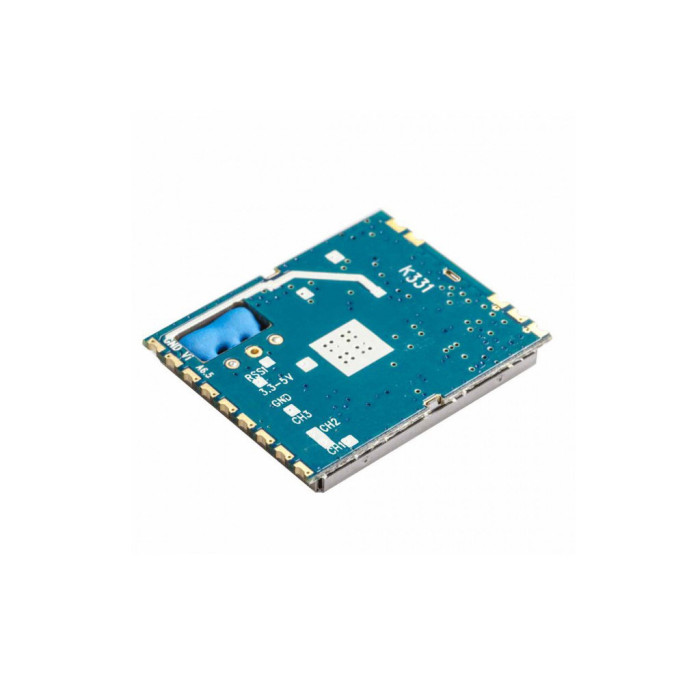

Відеоприймач (VRX) AKK модуль K331 5.8GHz (K331)

Універсальний відеоприймальний модуль AKK K331 із частотою 5.8G. На основі цього приймального модуля ви легко зможете зробити або замінити відеоприймач для монітора або відео окулярів.

RF характеристики

Діапазон частот прийому： 5645 ~ 5945MHzКоефіцієнт стоячої хвилі за напругою： 2:1Система демодуляції： FM / PLLПроміжна частота： 480MHzВхідний опір антени： 50 ОмСтабілізація частоти гетеродину： ±100kHzТочність частоти гетеродину： ±100kHzУправління гетеродином： PLL (ФАПЛ)Вхідний витік гетеродину ： -55dBmЧутливість прийому: -93dBmДіапазон вхідного рівня: -93dBm ~ + 5dBmДжерело живлення： + 3.3 ~ 5.0VСтрум: макс. 200mA

Відео характеристики

Опір відеовиходу： 75 ОмРівень відеовиходу： 1Vp-pПолярність відео： негативнаЧастота відеосигналу: ±5 dB, Max. 50Hz ~ 6MHzДиференціальне посилення: макс. ± 5%Диференціальна фаза： макс. ± 5 градусів3Db IF широкосмуговий: 16.5MHzВідношення сигнал / шум： хв. 38dB

Аудіо характеристики

Опір аудіовиходу: 2KΩРівень аудіовиходу： 1 ± 0.2Vp-pДіапазон частот аудіовиходу： 100Hz ~ 20kHzАудіо носій： 6.5MHz (AL)Точність аудіосигналу: ± 30kHzВідношення сигнал/шум (50Hz ~ 15kHz): хв. 50dBTHD： (50Hz ~ 15kHz, 3 Vp-p): макс. 1.5%Напруга аудіовходу： 1.0Vp-p, 1KHz
